項目概況

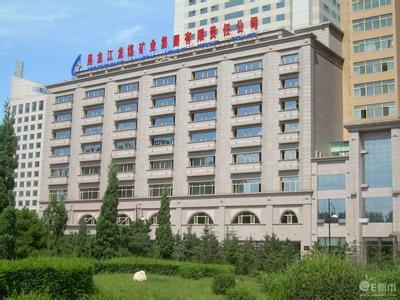

黑龍江龍煤礦業控股集團有限責任公司下設分公司雙野山礦業集團 是以煤炭生產為主，洗選加工等其他為輔的大型國有企業。礦區負載主要以大功率10KV電壓等級提升機，送風機，多為感性負載，低壓側包含風機，水泵，直流充電站等，負載運行狀態較平穩，功率因數較低，無功缺失大，大型的整流逆變設備產生以5次以上的諧波。

實施方案

通過以往礦區補償經驗，選用我公司DEHVC-3000/10-6型高壓自動無功補償裝置。共分3路進行投切，裝置采用真空接觸器投切，選擇電抗率為6%的高壓串聯電抗器，并配置開口三角電壓綜合保護器。

技術指標

投切時間設置在10分鐘以內，完全適應現場負荷波動頻率較慢的情況，功率因數控制在0.95左右，電容器及電抗器運行良好，無噪音，減小系統無功損耗。





項目概況

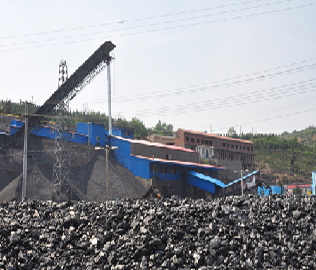

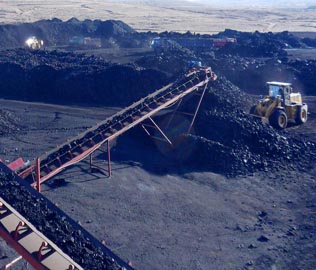

山西朔州山陰酉宜煤業有限公司是一家年產120萬噸的大型煤礦企業。礦區高壓側主要負荷為大功率的提升機、防爆采煤機、通風機，運輸機等感性負載，功率因數偏低，電機變頻設備產生5次及以上諧波，用電設備負荷較大導致電壓波動幅度大，夜間長距離電纜敷設導致電力系統呈現容性狀態而出現無功倒送。

實施方案

根據現場實際情況及用戶需要，選用我公司DESVG-3000/10型，高壓靜止無功發生器。裝置主要包括：一套額定容量±3000kvar的以大功率可關斷電力電子器件組成的逆變器為其核心部分靜止無功發生器成套裝置，自動控制監控和保護系統等成套裝置，能夠?qū)?0kV母線無功功率進行連續調節，可調容量為-3000var～＋3000var連續可調。

技術指標

設備投運后，設置響應時間≤5ms，非常有效的解決了功率因數偏低，諧波污染、電壓波動大和無功倒送等現象。減小了無功損耗，消除利率電費。
